طراحی معماری معاصر در دهه های اخیر حرکتی پیوسته به سمت خطوط خالص، شفافیت بصری و حذف عناصر سازه ای حجیم و اضافه داشته است. در این مسیر، جان پناه ها و نرده های فلزی سنتی که میدان دید ساکنان را مسدود می کردند و پس از مدتی دچار زنگ زدگی یا تغییر رنگ می شدند، جای خود را به سیستم های یکپارچه شیشه ای داده اند. در میان تمام روش های اجرای نرده شیشه ای، نرده شیشه ای توکار به عنوان شیک ترین، مستحکم ترین و بی نقص ترین راهکار مهندسی شناخته می شود. در این روش هیچ پایه، بست، پایه اسپیگات یا پیچ و مهره ای بر روی سطح سنگ و سرامیک نهایی مشاهده نمی شود و ورق های شیشه ای شفاف مستقیما از خط تراز کفسازی به سمت بالا امتداد می یابند.
در این مقاله تخصصی تلاش کرده ایم تا تمامی ابعاد فنی، جزئیات اجرایی، ضخامت های مجاز شیشه، الزامات کفسازی و شیب بندی را به دقت بررسی کنیم تا اگر قصد سفارش و خرید این محصول مدرن را دارید، با دیدی عمیق و مهندسی اقدام به انتخاب نمایید و از بروز خطاهای پرهزینه در کارگاه های ساختمانی جلوگیری کنید. تیم مهندسی تکنوگلاس با سال ها سابقه طراحی و اجرای سیستم های فریم لس، این راهنما را به عنوان مرجعی جامع برای معماران، مجریان و خریداران گرامی تدوین کرده است.
نرده شیشه ای توکار چیست و مکانیزم عملکرد آن چگونه طراحی می شود؟
سیستم نرده شیشه ای توکار که در بازار ساختمانی با عناوینی نظیر نرده شیشه ای دفنی یا فریم لس توکار نیز شناخته می شود، سازه ای مهندسی است که در آن کلیه متعلقات زیرسازی و قطعات اتصال در ضخامت کف مدفون می شوند. در ساختارهای متداول، سازندگان ناچارند پایه های فلزی یا پروفیل های آلومینیومی را بر روی سنگ تمام شده پیچ کنند که علاوه بر اشغال سطح مفید بالکن، تمیزکاری پای کار را با دشواری همراه می کند. در نقطه مقابل، در سیستم دفنی ابتدا شیاری مهندسی در بتن یا کف سازی ایجاد شده، متعلقات فلزی در تراز زیرین مهار می شوند و سپس کفسازی نهایی تا لبه شیشه پیشروی می کند تا یک مرز مینیمال و تماشایی خلق شود.
عملکرد باربری در نرده شیشه ای توکار به صورت کنسول الاستیک از پایه است؛ به این معنا که تمامی لنگرهای خمشی ناشی از فشار باد، تکیه دادن افراد، ضربه های احتمالی و لرزش های دینامیکی از طریق دهانه پروفیل یو شکل دریافت شده و به شاسی زیرین و اسکلت سازه منتقل می گردد. به علت انتقال بی واسطه و خطی بار در سراسر طول شیشه، این سیستم توانایی تحمل بارهای نقطه ای و خطی بسیار بالاتری را نسبت به سیستم های پایه ای مجزا داراست و به عنوان یک جان پناه سازه ای استاندارد در ساختمان های بلند مرتبه کارایی اثبات شده ای دارد.
فلسفه بنیادین به کارگیری نرده شیشه ای توکار در پروژه های مدرن، ایجاد پیوستگی بصری میان فضای داخل و منظره پیرامون است. زمانی که بیننده در لبه تراس یا پرتگاه روف گاردن می ایستد، هیچ خط افقی یا عمودی فلزی تمرکز دید او را به هم نمی زند. این ویژگی شگفت انگیز باعث شده است که طراحان داخلی و مهندسان معمار برای خلق فضاهای باز و شناور، این سیستم را بر تمامی نمونه های موجود در بازار ارجح بدانند و از محصولات مهندسی شده برند تکنوگلاس برای دستیابی به این استاندارد کیفی استفاده نمایند.
ساختار فنی و قطعات تشکیل دهنده سیستم دفنی
برای دستیابی به سازه ای پایدار که سال ها در برابر بادهای شدید و لرزش ها مقاومت کند، نرده شیشه ای توکار متکی به ترکیبی دقیق از اجزای مکانیکی پیشرفته است. تک تک این قطعات باید با تلورانس های میلی متری در کنار یکدیگر قرار گیرند تا شیشه در موقعیت خود بدون کمترین لقی یا تغییر زاویه مستقر شود.
شاسی فلزی زیرسازی و بسترهای مهار سازه ای
پایه ترین بخش هر پروژه نرده شیشه ای توکار شاسی فولادی است که مستقیما به تیرهای اصلی، دال بتنی یا صفحات فلزی اسکلت متصل می گردد. این شاسی معمولا از ناودانی ها، قوطی های سنگین صنعتی یا قوطی های ناودانی مرکب با پوشش ضدزنگ اپوکسی یا گالوانیزه گرم ساخته می شود. وظیفه اصلی این بخش، ایجاد یک خط تراز کاملا صاف و بی نقص در سرتاسر دهانه است. با توجه به این که بتن ریزی سقف ها معمولا دارای ناهمواری و اعوجاج است، این شاسی فلزی به وسیله انکربولت های مکانیکی یا کاشت میلگرد و بولت های شیمیایی با دقت تراز لیزری جوش یا پیچ می شود تا تکیه گاهی صلب برای قرارگیری پروفیل آلومینیومی فراهم آورد.
پروفیل یو چنل آلومینیومی آلیاژی و استانداردهای متریال
بر روی شاسی فولادی، پروفیل های آلومینیومی یو چنل با هندسه ای کاملا اختصاصی نصب می شوند. این پروفیل ها از شمش خالص آلیاژ ۶۰۶۳ با عملیات حرارتی تی پنج یا تی شش اکسترود می شوند تا سختی و مدول الاستیسیته لازم را در برابر فشارهای جانبی از خود نشان دهند. ضخامت دیواره این پروفیل ها معمولا بین پنج تا دوازده میلی متر متغیر است تا بتوانند بارهای ناشی از اهرم شدن شیشه در ارتفاع های فراتر از صد و بیست سانتی متر را مهار کنند. در سبد تخصصی تکنوگلاس، پروفیل های یو چنل با خطوط اکستروژن دقیق تولید می شوند تا نشیمن گاه کاملا قائمی را برای قرارگیری جام های سنگین شیشه ای تشکیل دهند.
ضربه گیرها و لاستیک های نشیمن ته‌نشین
لبه تحتانی شیشه به هیچ عنوان نباید با فلز آلومینیوم یا فولاد تماس فیزیکی مستقیم داشته باشد؛ چرا که تمرکز تنش در یک نقطه کوچک می تواند به شکستگی آنی شیشه سکوریت منجر گردد. به همین دلیل در کف مقطع پروفیل آلومینیومی، قطعات نشیمن پلیمری الاستومری نظیر نئوپرن یا لاستیک های ای پی دی ام سخت با چگالی مشخص قرار می گیرند. این قطعات فاصله هوایی ایمن را در زیر شیشه حفظ کرده و در عین حال به عنوان تکیه گاهی منعطف، ارتعاشات ارتعاشی ناشی از کوبش باد یا گام های افراد را جذب می کنند.
سیستم قفل و رگلاژ خشک گوه های پلی آمیدی
یکی از پیشرفته ترین بخش ها در نرده شیشه ای توکار نوین، حذف ملات های سیمانی و بتن های منبسط شونده برای تثبیت شیشه است. امروزه به جای دوغاب ریزی، از سیستم های گوه های مکانیکی دوطرفه یا کلمپ های رگلاژ شونده موسوم به درای گلیزینگ استفاده می شود. این گوه ها معمولا از متریال پلی آمید فشرده تقویت شده با الیاف شیشه ساخته می شوند و دارای دندانه های معکوس هستند. نصاب با وارد کردن این گوه ها در درز میان پروفیل و شیشه و فشردن آن ها به وسیله آچارهای مخصوص، می تواند زاویه هر پنل را به طور جداگانه با تلورانس کمتر از یک میلی متر تنظیم و شاقول کند و سپس اتصال را در جای خود قفل نماید.
درپوش های آلومینیومی و نوارهای آب بندی مقاوم به پرتو فرابنفش
پس از تثبیت نهایی شیشه و تکمیل سنگ کاری یا سرامیک کف، درز پیرامونی باید در برابر عوامل جوی محافظت گردد. نوارهای لاستیکی ای پی دی ام مقاوم در برابر تابش فرابنفش، اوزون و تغییرات دمایی در دو سمت شیشه فشرده می شوند تا از ورود گرد و غبار، برگ درختان و آب های سطحی به داخل چنل جلوگیری کنند. همچنین کاورهای دکوراتیو آلومینیومی با پوشش آنادایز یا رنگ های پودری الکترواستاتیک به عنوان خط اتصال تمیز میان لبه شیشه و سطح نهایی کف سازی مورد استفاده قرار می گیرند تا ظاهر کار به اوج یکدستی و زیبایی برسد.
دیتیل اجرایی و نقشه مقطع نرده شیشه ای توکار در کفسازی
موفقیت در اجرای بی نقص نرده شیشه ای توکار به هماهنگی زودهنگام میان تیم مهندسی نما و ناظران نازک کاری ساختمان بستگی دارد. عدم پیش بینی ضخامت ها و دیتیل اجرایی در مراحل اولیه پروژه می تواند کارفرما را با بن بست اجرایی روبرو کند.
[ شیشه سکوریت لمینت ]
││
││
خط کفسازی نهایی (سنگ / سرامیک)
═════════════════╪╪═════════════════ ◄ تراز نهایی معماری (FFL)
[گسکت آب بند] ├──┤ [گسکت آب بند]
[کاور آلومینوم]│ │ [کاور آلومینیوم]
─────────────────┘ └─────────────────
[ملات و چسب] [ملات و چسب]
─────────────────┐ ┌─────────────────
[شیار کفسازی] │ │ [شیار کفسازی]
[پوکه ریزی] │ │ [پوکه ریزی]
│ │
│ │ ◄ پروفیل یو چنل آلومینیومی
│ │ (قفل شیشه با گوه های رگلاژ)
│ │
─────────────────┴──┴─────────────────
[شاسی ناودانی / قوطی فولادی]
──────────────────────────────────────
[دال بتنی سازه ای اصلی] ◄ تراز بتن سازه (SSL)
حداقل عمق و عرض شیار کفسازی مورد نیاز برای نصب
برای قرارگیری پروفیل دفنی و مهار استاندارد بارهای واژگونی، شیشه باید حداقل به اندازه صد تا صد و بیست میلی متر درون پروفیل آلومینیومی درگیر باشد. ارتفاع کل پروفیل یو چنل معمولا میان صد و بیست تا صد و پنجاه میلی متر متغیر است و اگر ارتفاع شاسی کشی زیرین که برای تراز کردن ناهمواری های سقف به کار می رود را نیز به آن بیفزاییم، به یک عمق آزاد کلی بین چهارده تا هجده سانتی متر از روی بتن سازه ای تا لبه سنگ نهایی نیاز خواهیم داشت. عرض این شیار نیز معمولا باید در محدوده هشتاد تا صد و بیست میلی متر باز گذاشته شود تا دسترسی تکنسین برای تنظیم گوه ها و آچارکشی در مراحل نصب میسر باشد.
نحوه اتصال شاسی به سازه اصلی ساختمان
تثبیت شاسی فلزی به تکیه گاه بر اساس جنس سازه ساختمان صورت می پذیرد. در سازه های اسکلت فلزی، شاسی های یو شکل با جوش های نفوذی استاندارد به تیرهای پیرامونی یا صفحات انتظار متصل می شوند. در سازه های بتن آرمه، مهندسان از رول بولت های مکانیکی سنگین و یا بولت های کاشت شیمیایی با چسب های رزینی دو جزیی بهره می گیرند. فواصل این مهارها بر اساس محاسبات سازه ای معمولا بین سی تا پنجاه سانتی متر در نظر گرفته می شود تا هنگام وقوع بارهای دینامیکی و طوفان ها، هیچ گونه جابجایی یا خمش در شاسی پایینی به وجود نیاید.
جزئیات شیب بندی، تخلیه آب و خروجی درین در بالکن و روف گاردن
یکی از حیاتی ترین مباحث در نصب نرده شیشه ای توکار در فضاهای باز نظیر تراس ها و پشت بام ها، موضوع جمع آوری و هدایت آب های سطحی و باران است. اگر پروفیل دفنی به عنوان یک سد بسته عمل کند، آب باران پشت شیشه جمع شده و به لایه های زیرین ایزولاسیون نفوذ خواهد کرد. برای پیشگیری از این مشکل، در انتهای پروفیل های آلومینیومی سوراخ های تخلیه یا شیارهای موسوم به درین ایجاد می شوند که آب نفوذی را از طریق لوله های خرطومی مقاوم به سمت سیستم لوله کشی فاضلاب یا آب باران ساختمان هدایت می کنند. همچنین عایق رطوبتی مانند ایزوگام یا قیرگونی باید پیش از نصب پروفیل بر روی بدنه بتن کشیده شده و تا زیر لبه های شاسی بالا بیاید.
فرایند تراز کردن، شاقول کاری و قفل مکانیکی جام های شیشه
پس از پایان سنگ کاری تا لبه پروفیل، پنل های شیشه ای توسط بادکش های تخصصی به محل حمل شده و درون شیار قرار می گیرند. در این گام، فاصله بادخور استاندارد بین پنل ها معمولا بین سه تا پنج میلی متر تنظیم می شود تا اثرات انبساط حرارتی سازه مهار گردد. سپس با استفاده از دوربین های ترازیاب لیزری، شاقول بودن هر پنل بررسی شده و با وارد کردن گوه های پلی آمیدی، موقعیت هر صفحه در دو بعد رگلاژ می گردد. با بستن پیچ های قفل کننده، شیشه کاملا سفت شده و حتی در برابر بارهای سنگین یک میلیمتر لقی نخواهد داشت. کارشناسان تکنوگلاس برای هر پروژه نقشه ازبیلت اختصاصی تهیه می کنند تا تمام فواصل به صورت کاملا متقارن اجرا شوند.
انتخاب شیشه مناسب؛ استانداردها، ضخامت ها و ساختار لایه ها
قلب تپنده یک سیستم جان پناه شیشه ای، نوع و ساختار پنل های شفاف آن است. از آن جا که در سیستم های نرده شیشه ای توکار هیچ گونه دستگیره یا پایه نگهدارنده ای در بالا وجود ندارد، تمامی مقاومت مکانیکی سیستم بر عهده ضخامت و خاصیت الاستیک خود شیشه است؛ بنابراین استفاده از شیشه های خام یا تک لایه سکوریت در ارتفاع ممنوع بوده و مغایر با مقررات ملی ساختمان است.
شیشه سکوریت لمینت با لایه میانی پلی وینیل بوتیرال
استاندارد مرجع برای نرده شیشه ای توکار استفاده از ترکیب شیشه سکوریت و لمینت است. در این ساختار، دو لایه شیشه سکوریت تحت فرآیند دمایی کوره حرارتی و سرمایش سریع مقاوم سازی می شوند تا تنش فشاری سطحی آن ها بالا برود. سپس این دو لایه به وسیله یک یا چند لایه میانی پلی وینیل بوتیرال با ضخامت های هفتاد و شش صدم یا یک و پنجاه و دو صدم میلی متر تحت فشار و حرارت در دستگاه اتوکلاو به یکدیگر متصل می گردند. اگر ضربه ای شدید سبب شکست یکی از لایه ها شود، لایه میانی تمام قطعات خرد شده را محکم در جای خود حفظ می کند و پانل به هیچ وجه فرو نمی ریزد.
مقایسه لایه های میانی معمولی با لایه های پلیمری سفت شده
در پروژه هایی که تحت بارهای باد بسیار سنگین قرار دارند یا ارتفاع شیشه بیش از صد و بیست سانتی متر در نظر گرفته شده است، استفاده از لایه های میانی سفت تر نظیر سنتری گلاس یا اس جی پی توصیه می گردد. لایه های ساختاری اس جی پی تا پنج برابر استحکام کششی بالاتر و تا صد برابر سختی بیشتری نسبت به لایه های معمولی پلی وینیل بوتیرال دارند. به این معنا که حتی در صورت شکست همزمان هر دو لایه شیشه، پنل لمینت شده با اس جی پی همچنان موقعیت ایستاده خود را حفظ کرده و عملکرد حفاظتی خود را مانند یک دیواره صلب ادامه می دهد.
راهنمای انتخاب ضخامت شیشه متناسب با ارتفاع جان پناه و فشار باد
ضخامت شیشه در سیستم نرده شیشه ای توکار باید بر پایه فرمول های مقاومت مصالح و ارتفاع طبقه از سطح زمین محاسبه شود:
- ضخامت ۱۶.۷۶ میلی متر (شیشه هشت میل سکوریت + لایه میانی ۱.۵۲ + شیشه هشت میل سکوریت): ایده آل برای پله های داخلی، فضاهای نشیمن و بالکن های مسکونی تا ارتفاع طبقه چهارم با طول پنل استاندارد.
- ضخامت ۲۱.۵۲ میلی متر (شیشه ده میل سکوریت + لایه میانی ۱.۵۲ + شیشه ده میل سکوریت): پرکاربردترین ضخامت برای روف گاردن ها، مجتمع های بلند مرتبه، مراکز خرید پرتردد و تراس هایی که با بادهای تند روبرو هستند.
- ضخامت ۲۵.۵۲ میلی متر (شیشه دوازده میل سکوریت + لایه میانی ۱.۵۲ + شیشه دوازده میل سکوریت): اختصاصی برای استادیوم ها، فرودگاه ها، دیواره های حائل استخرها و پروژه هایی با ترافیک جمعیتی سنگین و ارتفاع شیشه بیش از صد و چهل سانتی متر.
مهندسان محاسب تکنوگلاس با دریافت نقشه های ساختمانی و سرعت وزش باد منطقه، دقیق ترین ضخامت ایمن و اقتصادی را برای کارفرمایان مشخص می کنند تا علاوه بر حفظ جان افراد، از صرف هزینه های مازاد جلوگیری شود.
کاربردهای اصلی نرده شیشه ای توکار در فضاهای ساختمانی
تطبیق پذیری خارق العاده نرده شیشه ای توکار سبب شده تا در بخش های گوناگون یک ساختمان لوکس بتوان از مزایای ساختاری آن بهره مند شد.

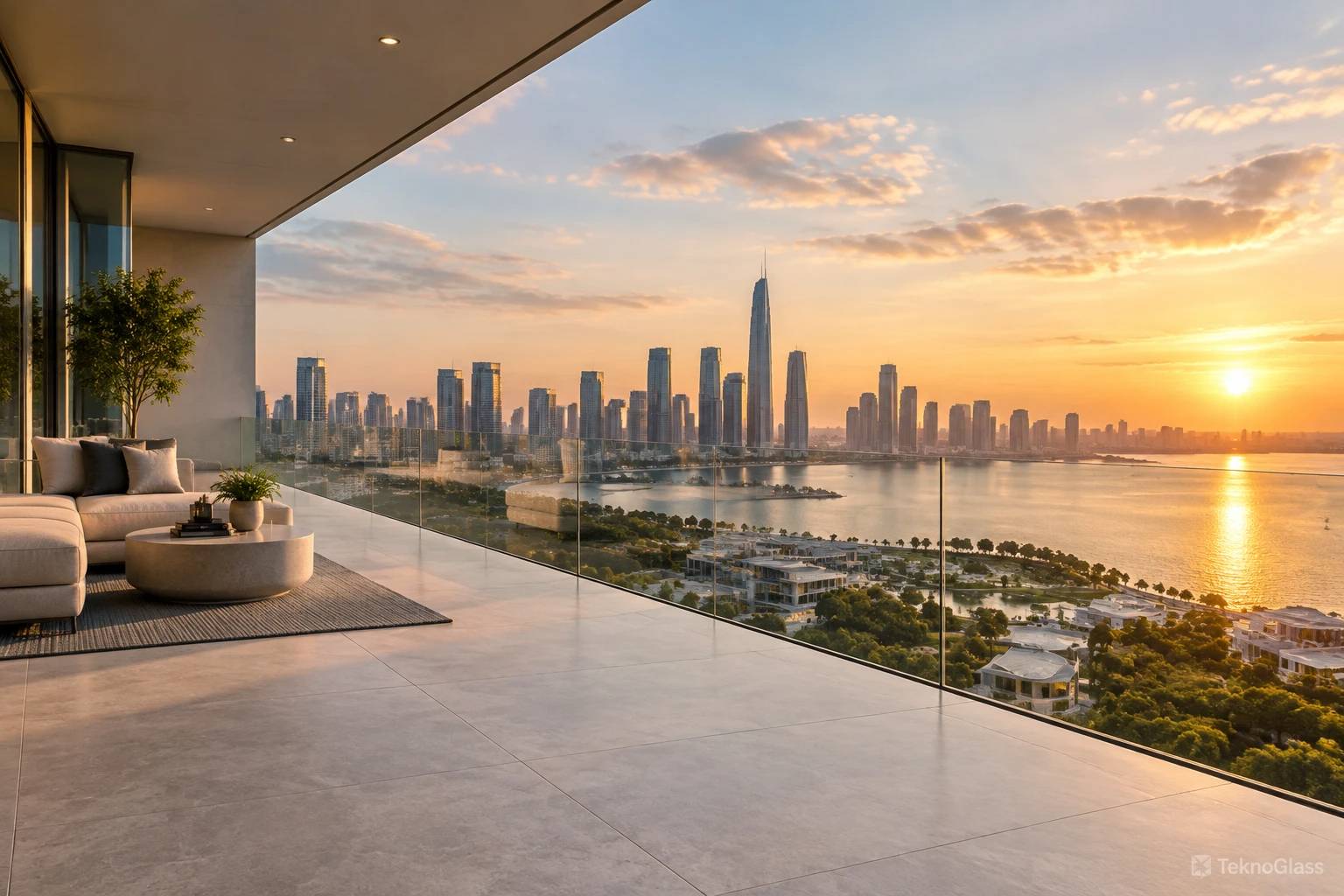

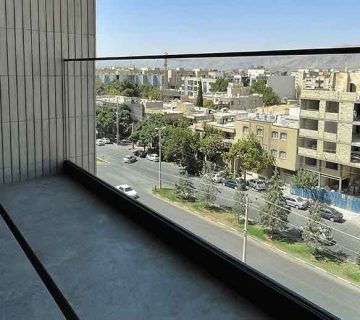

بالکن ها، تراس ها و حفظ دید بدون مانع
در تراس های رو به دریا، جنگل، کوهستان یا حتی خط افق شهری، هیچ چیز ناامیدکننده تر از نرده هایی نیست که منظره را قطعه قطعه می کنند. استفاده از نرده شیشه ای توکار در تراس ها دید پانورامای صد درصدی را در اختیار ساکنان می گذارد. شیشه های سوپرکلیر با ضریب عبور نور بالا باعث می شوند حتی در حالت نشسته نیز هیچ مانعی بین فرد و طبیعت پیرامون قرار نگیرد و فضای بالکن دلبازتر و گسترده تر به نظر برسد.
روف گاردن ها، استخرهای روباز و فضاهای بام سبز
روف گاردن ها به دلیل قرارگیری در ارتفاع ساختمان، بیشترین میزان وزش باد و شرایط اقلیمی متغیر را تجربه می کنند. استفاده از سیستم های ضعیف در بام ها همواره با خطرات جانی همراه است. نرده شیشه ای توکار به سبب چفت و بست صلب در عمق کفسازی و مقاومت در برابر زنگ زدگی ناشی از رطوبت خاک و گیاهان، بهترین سد ایمن در بام های مدرن محسوب می شود. همچنین در محوطه دور استخرها، نرده شیشه ای دفنی نه تنها دید به آب را مخدوش نمی سازد، بلکه به عنوان یک بادگیر فوق العاده مانع از سرد شدن زودهنگام آب استخر می شود.

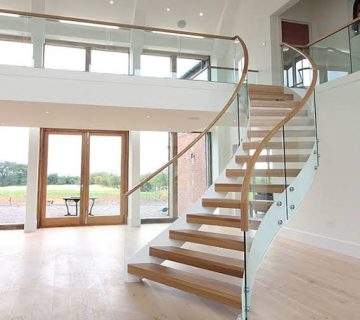

پله ها، پاگردها و ویدهای داخلی مجتمع های لوکس
در فضاهای داخلی، پله های معلق اکسپوز و لبه های وید نیازمند جان پناه هایی هستند که به سبکی وزن سازه کمک کنند. اجرای نرده شیشه ای توکار در شیار سنگ کف پاگردها و کناره های رمپ پله، راهرویی شناور و درخشان خلق می کند که با بازتاب نورهای خطی مخفی، جلوه ای باشکوه به طراحی داخلی ساختمان می بخشد. این سیستم به معماران اجازه می دهد تا متریال های فاخری مانند چوب، سنگ مرمر یا میکروسمنت را به زیبایی با شیشه بدون هیچ درز اضافی ترکیب نمایند.
لابی، راهروها و فضاهای عمومی پروژه های تجاری و اداری
در مال های مدرن و ساختمان های اداری با رفت و آمد بالا، نرده ها علاوه بر زیبایی باید استانداردهای سخت گیرانه ایمنی آتش نشانی را پاس کنند. نرده شیشه ای توکار توان تحمل تکیه دادن های دسته جمعی افراد را داراست و چون فاقد لبه های افقی است، خطر بالا رفتن کودکان از روی آن به صفر می رسد که این امر یکی از الزامات کلیدی در طراحی مراکز عمومی است.
بررسی مزایا و نقاط قوت سیستم دفنی
سرمایه گذاری برای تهیه و نصب نرده شیشه ای توکار دلایل متعددی دارد که آن را از سایر محصولات متمایز می کند. در این بخش مهم ترین مزایای این سیستم را بررسی می کنیم:
- استحکام مکانیکی خارق العاده: به دلیل اتصال ممتد پروفیل به کف در تمام طول خط بالکن، تنش ها در یک نقطه متمرکز نمی شوند و کل سیستم به صورت دیافراگمی یکنواخت عمل می کند.
- زیبایی شناسی خالص و غایی: هیچ قطعه ای به جز شیشه دیده نمی شود؛ اتصالات، شاسی ها و پیچ ها به طور کامل درون کف پنهان هستند.
- عدم اشغال فضای مفید کف: در نرده های اکسپوز یا اسپیگات ها، پایه ها معمولا ده تا پانزده سانتی متر از فضای مفید کف بالکن را تصاحب می کنند؛ اما در سیستم دفنی شیشه دقیقا در مرز نهایی کار نصب شده و سطح تردد را آزاد می گذارد.
- شستشو و نظافت بی دردسر: بر خلاف سایر نرده ها که گرد و خاک و لجن پیرامون پایه های فلزی آن ها تجمع می یابد، در سیستم توکار سطح سنگ و شیشه هم باد است و به راحتی با تی یا آب شسته می شود.
- طول عمر بالا و مقاومت به خوردگی: کلیه قطعات مدفون از آلومینیوم آلیاژی و فولاد مقاوم سازی شده ساخته می شوند که در برابر نفوذ رطوبت و نم هوا فرسوده نخواهند شد.
- تطابق کامل با استاندارد آتش نشانی: به دلیل نداشتن پله یا المان های نردبانی شکل، هیچ کودکی نمی تواند از شیشه بالا برود و این امر ایمنی ساختمان را به اوج می رساند.
چالش ها، محدودیت ها و روش های حل مهندسی
در کنار مزایای چشمگیر، انتخاب نرده شیشه ای توکار مستلزم آگاهی از برخی ملاحظات فنی است تا پروژه با تاخیر یا هزینه تراشی های پیش بینی نشده مواجه نشود.
یکی از اصلی ترین محدودیت ها، ضرورت پیش بینی محل نصب در مراحل سفت کاری است. اگر سازنده ای کفسازی نهایی و سرامیک کاری خود را به اتمام رسانده باشد، اجرای سیستم دفنی نیازمند تخریب شیار با پیکور خواهد بود که علاوه بر هزینه گزاف، ممکن است به ایزولاسیون زیرین صدمه وارد کند. راهکار مهندسی برای این موضوع، هماهنگی با تیم فنی تکنوگلاس پیش از آغاز فاز کف سازی و پوکه ریزی است تا ابعاد شیار و شاسی کشی با خطوط نقشه مطابقت داده شود.
دغدغه دیگر خریداران، چگونگی تعویض شیشه در صورت بروز شکستگی های ناشی از حوادث نادر است. در سیستم های سنتی دفنی که از چسب و دوغاب بتن استفاده می شد، شیشه به هیچ عنوان بدون تخریب سنگ کف قابل تعویض نبود. اما در سیستم های مدرن تکنوگلاس با بهره گیری از گوه های مکانیکی خشک، در صورت شکست پنل، لاستیک های درزگیر و گوه ها باز شده، تکه های شیشه آسیب دیده خارج می شوند و پنل جدید بدون نیاز به تخریب حتی یک سانتی متر از سنگ فرش کف، جایگزین و قفل می گردد.
جدول مقایسه فنی سیستم های مختلف نرده شیشه ای
برای اتخاذ بهترین تصمیم، ویژگی های نرده شیشه ای توکار را در کنار سیستم های محبوب دیگر در جدول زیر مقایسه کرده ایم:
| پارامتر ارزیابی | نرده شیشه ای توکار (دفنی) | نرده شیشه ای روکار (اکسپوز) | نرده شیشه ای اسپیگات (پایه ای) | نرده شیشه ای فیکس پوینت (بست نقطه ای) |
|---|---|---|---|---|
| محل استقرار پروفیل | درون عمق کفسازی و کاملا مدفون | روی سطح سنگ تمام شده | پایه های مهار شده روی سطح کف | نصب شده بر روی پیشانی و لبه دال |
| میزان مینیمال بودن | فوق العاده بالا (فقط شیشه دیده می شود) | متوسط (پروفیل فلزی روی کف دیده می شود) | پایین (پایه های استیل عمودی نمایان است) | بالا (فقط دکمه های فلزی دایره ای نمایان است) |
| حداقل عمق کفسازی مورد نیاز | ۱۴ الی ۱۸ سانتی متر | صفر (نصب بر روی کف نهایی) | صفر (نصب بر روی کف نهایی) | نیازی به ضخامت کفسازی ندارد |
| مقاومت در برابر بار باد | فوق العاده عالی و پیوسته | عالی | متوسط تا خوب (تنش در پایه ها) | عالی (انتقال به پیشانی بتن) |
| اشغال عرض مفید بالکن | صفر درصد | حدود ۸ تا ۱۰ سانتی متر | حدود ۱۰ تا ۱۵ سانتی متر | صفر درصد (نصب بیرونی) |
| نیاز به پیش بینی قبلی | الزامی در مرحله سفت کاری | اختیاری و در فاز نازک کاری | اختیاری و در فاز نازک کاری | نیازمند دسترسی به لبه بتنی آزاد |
| هزینه تمام شده و نصب | سرمایه گذاری بالا به دلیل شاسی سازی | متوسط رو به بالا | اقتصادی و مقرون به صرفه | بالا به دلیل هزینه های نصب داربست |
اشتباهات پرتکرار اجرایی که پروژه ها را با خسارت مواجه می کند
بر اساس تجربیات کارگاهی و بازرسی پروژه های مختلف، برخی خطاهای متداول وجود دارند که در صورت عدم نظارت می توانند ایمنی و زیبایی نرده شیشه ای توکار را تحت الشعاع قرار دهند:
۱. نادیده گرفتن شیب بندی و عدم اجرای سیستم درین: عدم تعبیه مسیر خروج آب باعث می شود شیار دفنی به یک حوضچه راکد تبدیل گردد که به مرور زمان باعث ایجاد بوی نامطبوع و نفوذ نم به سقف طبقه زیرین می شود.
۲. استفاده از شیشه های تک لایه سکوریت غیر لمینت: برخی افراد برای کاهش هزینه ها اقدام به نصب شیشه تک لایه سکوریت می کنند. این اقدام بسیار خطرناک است؛ زیرا شیشه سکوریت در صورت شکستن کاملا پودر شده و پرتگاه بدون هیچ حفاظی باز می ماند.
۳. نصب پروفیل آلومینیومی مستقیما روی پوکه یا ملات بی کیفیت: پروفیل آلومینیومی هرگز نباید به مصالح پرکننده متکی باشد، بلکه مهار آن باید منحصرا به شاسی فولادی صلب و استراکچر اصلی ساختمان متصل گردد.
۴. پر کردن شیار با بتن منبسط یا ملات ماسه سیمان: مدفون کردن شیشه درون ملات های تر سبب می شود امکان رگلاژ، کنترل ارتعاشات حرارتی و تعویض پنل در آینده به کلی سلب شود. استفاده از سیستم های قفل خشک گوه ای همواره بهترین رویکرد مهندسی است.
۵. تنظیم نبودن درزهای انقطاع شیشه ها: اگر پنل های شیشه ای بدون فاصله بادخور و چسبیده به هم نصب شوند، نشست های طبیعی ساختمان یا لرزه ها موجب لب پر شدن لبه های شیشه و شکستگی های دومینووار خواهد شد.
چک لیست طلایی کارفرمایان پیش از سفارش نرده شیشه ای توکار
اگر در حال برنامه ریزی برای پروژه ساختمانی خود هستید، حتما این گام ها را به عنوان چک لیست اجرایی در نظر بگیرید:
- [ ] بررسی رقوم ارتفاعی کفسازی با مهندس ناظر معمار و محاسبه عمق آزاد بتن تا خط تراز سنگ نهایی.
- [ ] پیش بینی خطوط شاسی کشی فلزی هم تراز با شیب بالکن پیش از آغاز بتن ریزی سبک یا پوکه ریزی.
- [ ] درخواست نقشه های مقطع دقیق از شرکت مجری برای هماهنگ کردن لبه های سنگ فرش و پروفیل دفنی.
- [ ] تعیین موقعیت خروجی های آب باران در کف بالکن و هم پوشانی آن ها با شیار درین یو چنل ها.
- [ ] استعلام و بررسی گواهی های استاندارد شیشه های سکوریت و لمینت از کارخانه های معتبر تولیدکننده.
- [ ] عقد قرارداد با مجموعه ای متخصص نظیر تکنوگلاس برای تضمین کیفیت متریال، محاسبات بار جانبی و رگلاژ تراز.
راهنمای ثبت سفارش، مشاوره مهندسی و اجرای مطمئن با تکنوگلاس
اجرای یک نرده شیشه ای توکار لوکس و بدون نقص، آمیزه ای از محاسبات دقیق سازه ای و هنر نصب ظریف شیشه است. تکنوگلاس با تمرکز تخصصی بر روی سازه های نوین شیشه ای، کلیه مراحل پروژه از برداشت ابعاد با مترهای دقیق لیزری، شبیه سازی بارهای آیرودینامیکی باد، نقشه کشی دیتیل های مقطع در محیط های مهندسی، تا تولید شیشه های لمینت در کوره های پیشرفته و اکستروژن پروفیل های آلومینیومی مقاوم را به صورت یکپارچه انجام می دهد.
تیم های اجرایی مجرب تکنوگلاس پروژه های شما را مطابق با سخت گیرانه ترین ضوابط مبحث چهارم مقررات ملی ساختمان و استانداردهای بین المللی تحویل می دهند تا شما به عنوان کارفرما یا معمار پروژه، خاطری آسوده از ایمنی پایدار ساکنان و زیبایی جاودانه اثر معماری خود داشته باشید. جهت دریافت مشاوره رایگان، بررسی نقشه های اجرایی کفسازی و استعلام قیمت های به روز، می توانید با کارشناسان فنی تکنوگلاس ارتباط برقرار نمایید.
سوالات متداول خریداران و سازندگان
حداقل عمق مورد نیاز برای کفسازی جهت اجرای نرده شیشه ای توکار چقدر است؟
برای اجرای اصولی نرده شیشه ای توکار به حداقل چهارده تا هجده سانتی متر ارتفاع از روی دال بتنی تا روی سنگ نهایی نیاز است. این عمق شامل ارتفاع شاسی فلزی ترازکننده، بدنه پروفیل یو چنل آلومینیومی و ضخامت ملات و سنگ کفسازی می باشد.
آیا نرده شیشه ای توکار در برابر طوفان و بادهای شدید مقاومت دارد؟
بله، در صورتی که محاسبات مهندسی توسط مجموعه های معتبری همچون تکنوگلاس انجام شده باشد و از شیشه های سکوریت لمینت با ضخامت حداقل شانزده یا بیست و یک میلی متر بهره گرفته شود، این نرده ها به سادگی بارهای جانبی و فشارهای آیرودینامیکی تا بیش از دو و نیم کیلو نیوتن بر متر مربع را تاب می آورند.
در صورت شکستن شیشه، آیا باید سرامیک یا سنگ کف تخریب شود؟
خیر، در سیستم های مهندسی نوین که از قفل مکانیکی و گوه های خشک پلیمری استفاده می کنند، در صورت آسیب دیدن شیشه تنها لاستیک های درزگیر و گوه ها باز شده و شیشه به سادگی به سمت بالا خارج می شود و شیشه جدید جایگزین می گردد بدون این که آسیبی به سنگ کاری اطراف وارد آید.
آیا نرده شیشه ای توکار برای پله های دوبلکس داخلی هم قابل اجراست؟
بله، این سیستم یکی از محبوب ترین انتخاب ها برای پله های بتنی یا فولادی اکسپوز در ویلاها و آپارتمان های دوبلکس است. شیار مربوطه در کنار کف پله ها یا درون پیشانی رمپ تعبیه شده و شیشه ها به صورت زاویه دار و موازی با شیب راه پله نصب می شوند.
آب باران جمع شده در داخل شیار کف چگونه تخلیه می شود؟
در سیستم های اجرا شده توسط تکنوگلاس در فضاهای باز، کف پروفیل های یو چنل مجهز به سوراخ های آب چکان و اتصالات درین هستند که به لوله های تخلیه متصل شده و کلیه آب های باران و شستشو را قبل از رسیدن به کف خواب ها به بیرون هدایت می نمایند.
